BY4001
BY4001是一款采用LGA-8封装的700mA全集成电源模块，具有降压型开关电源SoC（片上系统），内部集成了功率MOSFET、电感器和输入去耦电容器。输入电压范围为4.5V~48V，开关频率固定为1.6MHz。
BY4001在峰值电流控制模式下提供高效输出。轻负载时采用PFM模式工作，并支持高占空比，适用于低压差。BY4001也适用于负输出。
BY4001具有内置的全面保护功能、短路/过载打嗝保护和超温关机保护。
在线咨询 获取数据手册，请电话或邮件咨询
应用方向
功率表
工业和医疗系统
电动工具
产品特性
宽输入电压：4.5V至48V
正输出：输入电压从4.5V到48V
负输出：VIN≥4.5V；VIN+|VOUT|≤48V
输出电压
正输出：可调输出电压范围：0.8V至98%VIN
负输出：-0.8V至-15V可调输出电压
700mA连续、1A峰值输出电流
正向输出：700mA连续、1A峰值输出电流
负输出：400mA连续电流
效率高达91%
峰值电流控制模式
1.6MHz开关频率
用于轻负载的脉冲频率调制（PFM）模式
高占空比工作，实现低压差
内部软启动
结温范围：55℃至125℃
逐周期限流保护
短路/过载打嗝保护
过温关机保护
LGA-8（4.0mm×4.5mm×1.68mm）封装
无铅，符合RoHS规范
应用电路图
正输出：

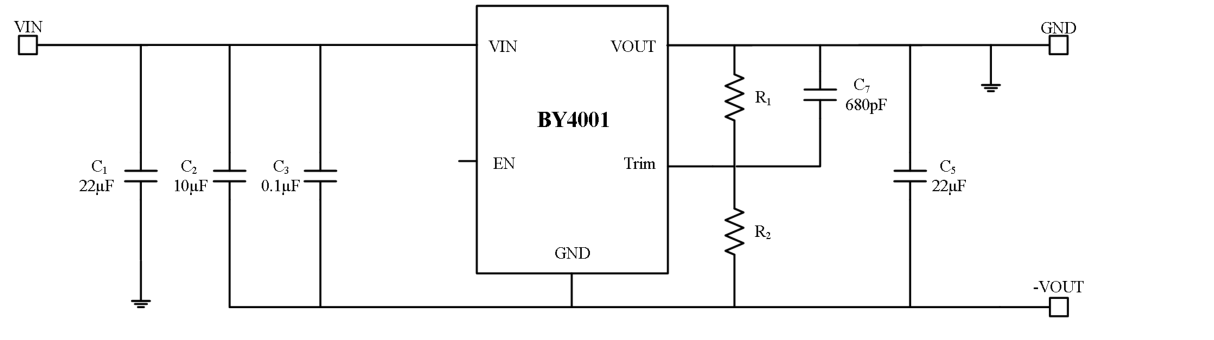

负输出：
